Ультразвуковой контроль сплошности бетона свай
MATTЕST выполняет межскважинный ультразвуковой контроль буронабивных свай. Метод позволяет исследовать бетон по всей доступной глубине между измерительными трубами, локализовать зоны нарушения сплошности и получить цифровой профиль прохождения ультразвукового сигнала.
Как проводится контроль

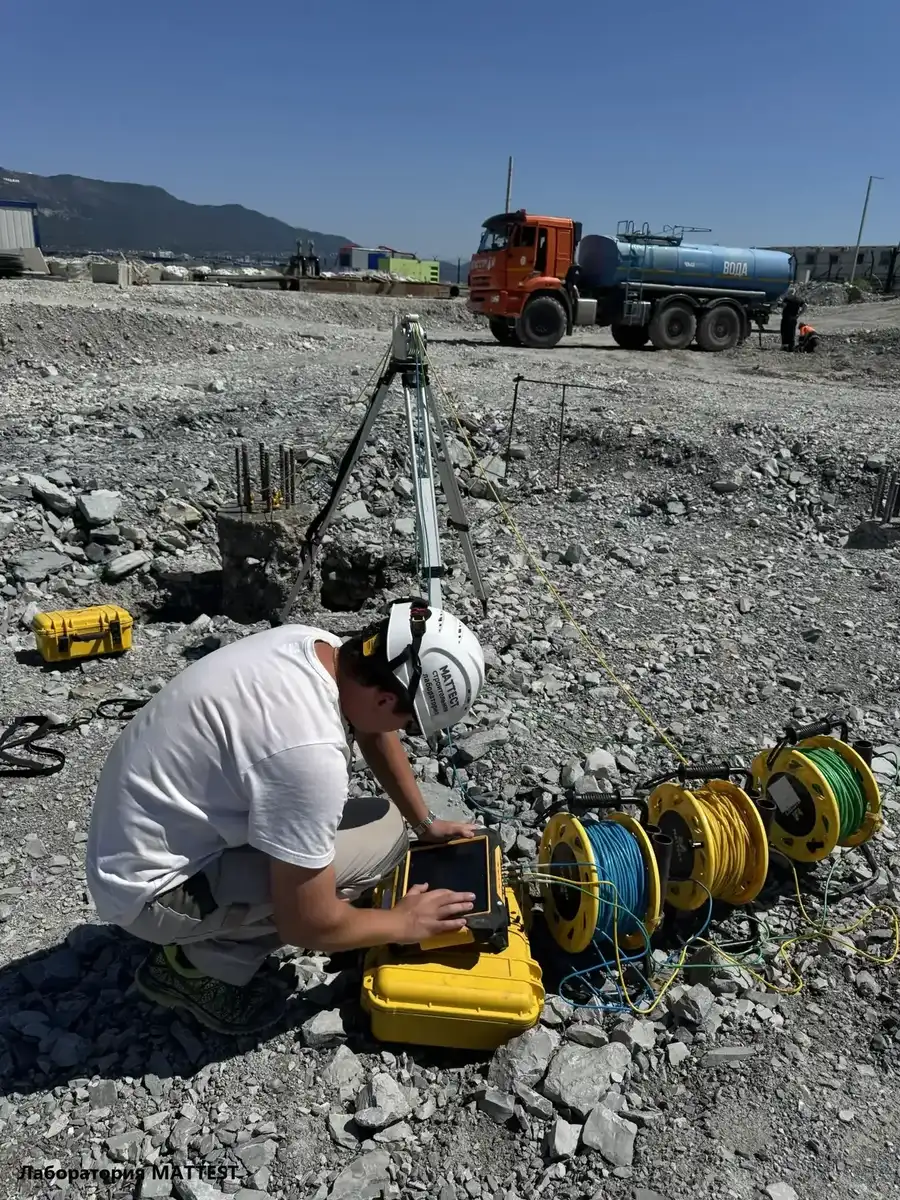

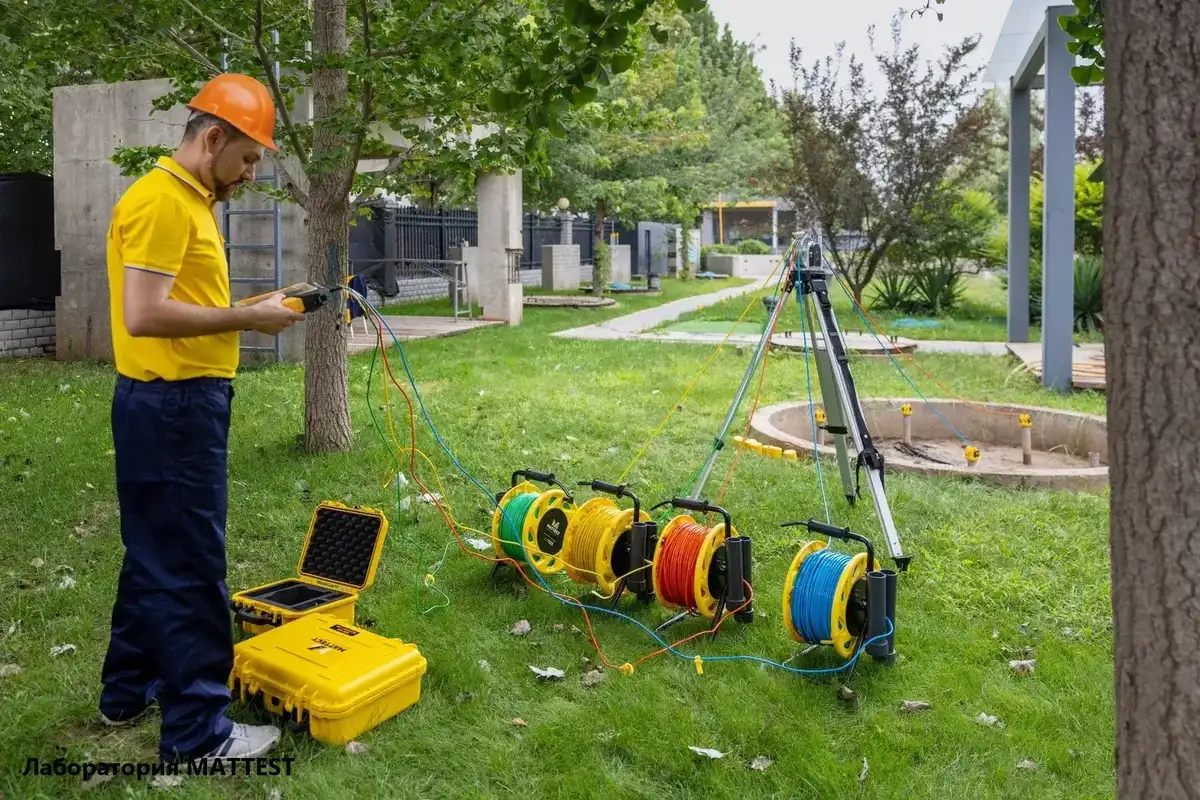

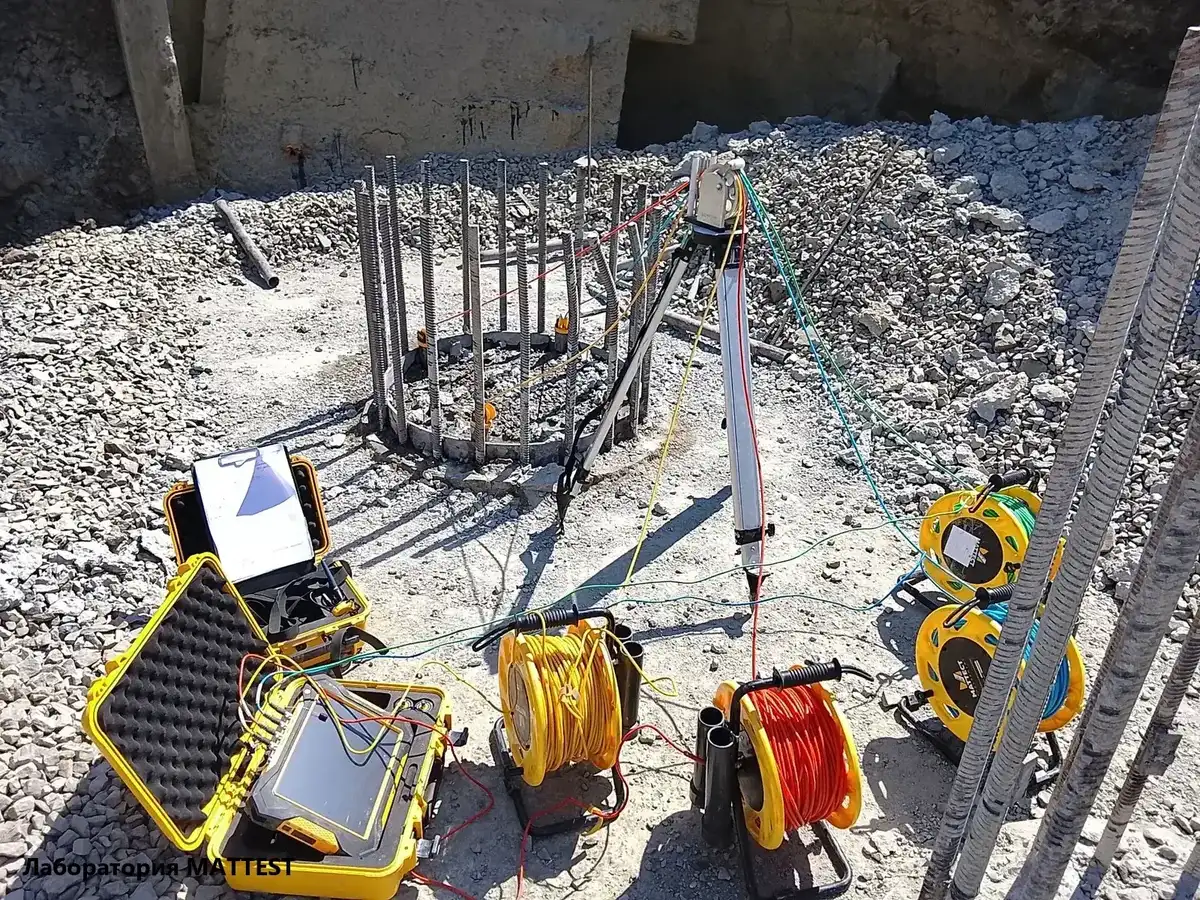

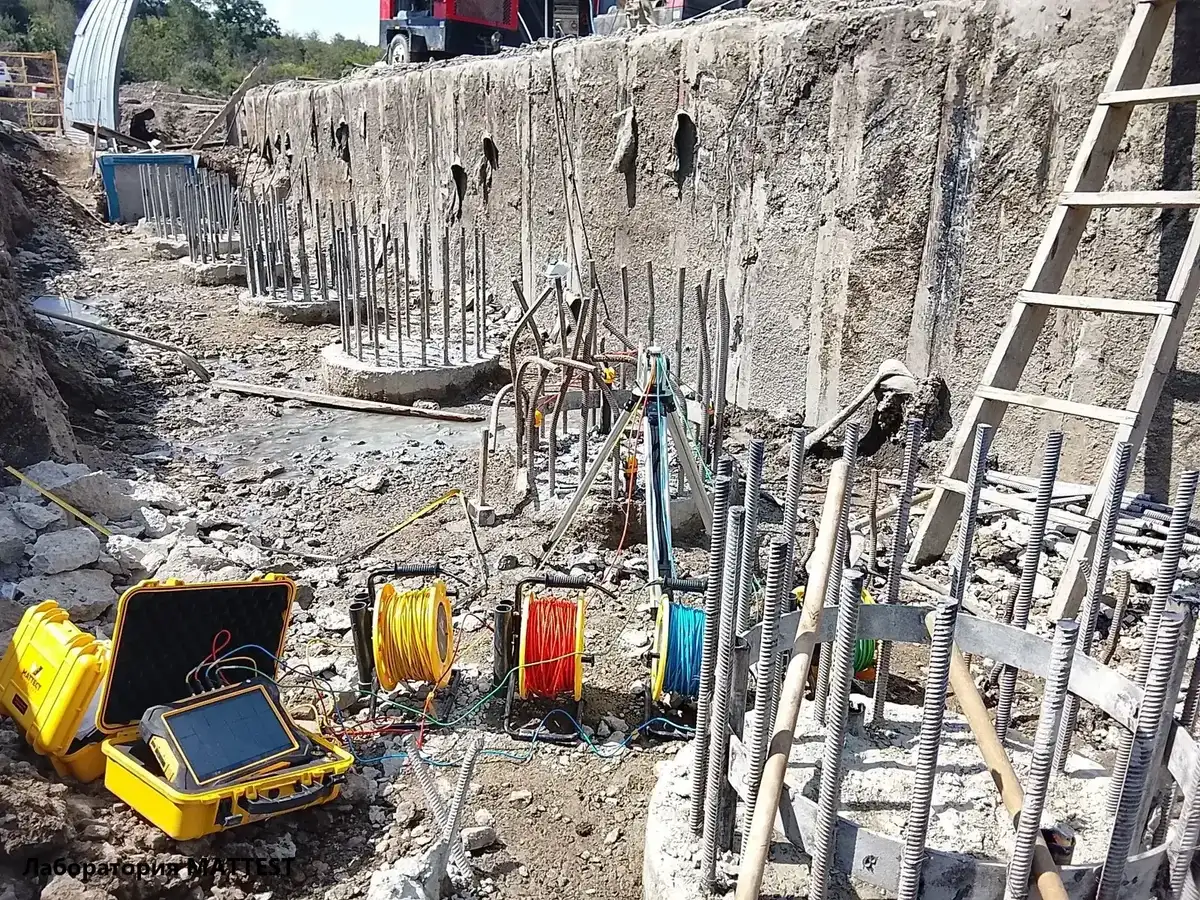

До бетонирования в арматурный каркас сваи устанавливают измерительные трубы. Перед испытанием их заполняют водой. Ультразвуковые преобразователи синхронно перемещаются по трубам, а прибор регистрирует время прохождения и энергию сигнала на разных отметках.
По каждой паре труб получают отдельный продольный профиль. Чем больше правильно расположенных труб и контролируемых направлений, тем полнее картина состояния бетона сваи.
Передовой многоканальный контроль
MATTЕST применяет флагманский комплекс МИТ УЗК МОНОЛИТ производства M‑Instrument — один из самых совершенных многоканальных комплексов ультразвукового контроля свай.
Прибор может одновременно выполнять измерения по четырём, а в расширенной конфигурации — по пяти измерительным трубам. Это значительно сокращает количество отдельных проходов и позволяет исследовать типовую сваю примерно за 15 минут. Фактическое время зависит от длины сваи, количества труб, их состояния и программы контроля.
Программное обеспечение обрабатывает сигналы по всей доступной глубине, выделяет аномальные зоны и формирует трёхмерную модель сваи, на которой можно увидеть расположение возможных дефектов.
Что позволяет определить метод
- однородность бетона между измерительными трубами
- глубину расположения акустической аномалии
- зоны бетона с изменёнными свойствами
- возможные пустоты, включения и участки нарушения сплошности
- изменение качества бетона по высоте сваи
- сваи и участки, требующие дополнительного обследования
Главное ограничение
Ультразвуковой метод контролирует бетон в плоскостях между измерительными трубами. Он не позволяет автоматически распространить вывод на весь объём сваи за пределами этих плоскостей и на защитный слой снаружи арматурного каркаса.
Трубы необходимо предусмотреть до бетонирования. Если их нет, применяется сейсмоакустический метод либо другая подходящая технология.
УЗК и сейсмоакустический контроль
| Ультразвуковой контроль | Сейсмоакустический контроль |
|---|---|
| Исследует бетон по всей доступной глубине между трубами | Регистрирует отражённую волну от оголовка сваи |
| Локализует аномалии по глубине | Прежде всего помогает определить длину сваи |
| Даёт подробные профили и 3D-визуализацию | Выявляет значительные изменения сечения и явные нарушения |
| Требует установки труб до бетонирования | Не требует закладных измерительных труб |
| Даёт значительно более полную картину тела сваи | Подходит для быстрого первичного контроля |
Из двух методов именно межскважинный УЗК даёт наиболее полную и детализированную картину состояния бетона сваи по всей контролируемой глубине.
Что получает заказчик
MATTЕST оформляет технический отчёт, содержащий:
- схему расположения труб
- проверенные пары каналов
- профили сигналов по глубине
- расположение выявленных аномалий
- интерпретацию результатов
- выводы по каждой свае
- рекомендации по дополнительному контролю при необходимости
- 3D-визуализацию, когда она предусмотрена программой обработки
Объём контроля свайного поля
Объём и методы контроля свайного поля определяются проектом, программой работ, конструкцией свай и применимой нормативной документацией.
Для проектов, выполняемых по СП 45.13330.2017, контроль длины свай и оценка сплошности их стволов косвенными методами предусматриваются для 20% общего числа свай. Все сваи, при изготовлении которых зафиксировано нарушение технологии, подлежат контролю.
Это требование российского свода правил не представляется на сайте как универсальная норма законодательства Узбекистана. Для узбекского объекта объём контроля закрепляется в проекте и согласованной программе работ.
Нормативная основа
- ГОСТ Р 71039-2023 — межскважинный ультразвуковой метод контроля качества бетона буронабивных свай и стен в грунте; действует в России.
- Применимая к проекту международная или договорная методика — по согласованию с заказчиком.
Подтверждения национального статуса ГОСТ Р 71039-2023 в Узбекистане пока нет. На сайте он не представляется обязательным узбекским нормативом; конкретная методика указывается в программе работ, договоре и техническом отчёте.
