Динамические испытания свай методом волновой теории удара

Контроль большего количества свай без остановки строительства

По практическому опыту MATTЕST при сопоставимой задаче:

В два раза меньше затрат. Минимум в десять раз быстрее. Больше свай под фактическим контролем.

Данные основаны на практическом опыте MATTЕST при сопоставимых условиях. Фактическая стоимость и продолжительность зависят от свай, программы испытаний, готовности объекта и способа создания ударной нагрузки.

Как работает метод

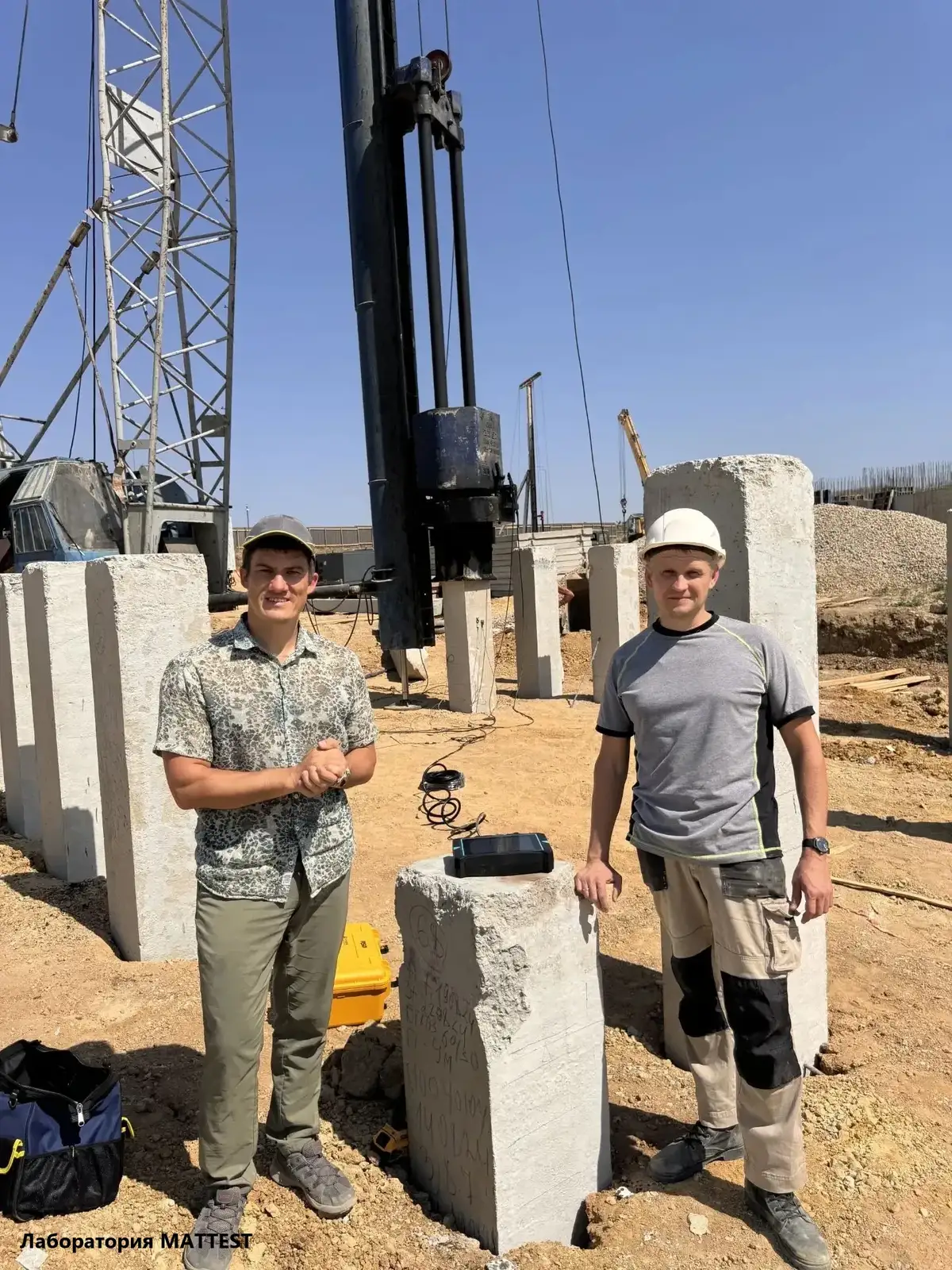

На голову сваи наносится осевой удар сваебойным молотом или специально подготовленным падающим грузом.

В верхней части сваи устанавливаются:

• датчики деформации
• акселерометры
• соединительные кабели
• регистрирующий прибор RSM-PDT

В момент удара по стволу сваи распространяется волна напряжений. Датчики измеряют деформацию материала и ускорение сваи, а прибор сохраняет электрические сигналы в цифровом виде.

На основании зарегистрированных данных определяются:

• сила, возникающая в свае
• скорость перемещения
• переданная энергия удара
• силовой и скоростной отклик сваи
• оценочная несущая способность сваи по грунту

Результат зависит не только от самого прибора. Для достоверной оценки необходимо правильно подобрать энергию удара, подготовить голову сваи, установить датчики и обеспечить достаточное перемещение сваи для мобилизации сопротивления грунта.

Это не обычное испытание по отказу сваи

При традиционном динамическом испытании несущая способность оценивается преимущественно по остаточному погружению сваи после серии ударов — отказу.

RSM-PDT регистрирует процессы, происходящие непосредственно во время удара:

• деформацию сваи
• ускорение
• изменение силы во времени
• распространение и отражение ударной волны

Поэтому результат основан не только на величине остаточного перемещения, а на цифровой записи силового и скоростного отклика сваи.

Почему испытание проходит быстрее

Для статического испытания необходимо создать продолжительную вдавливающую нагрузку. Под неё изготавливается испытательный стенд, подбираются балки, анкерные сваи или пригруз. Затем нагрузка прикладывается ступенями с ожиданием стабилизации осадки.

При динамическом методе испытательное усилие создаётся кратковременным ударом. Для каждой сваи устанавливаются датчики, выполняется серия контролируемых ударов и регистрируются цифровые данные.

Это позволяет переходить от одной подготовленной сваи к другой без изготовления отдельного тяжёлого статического стенда.

Статика подтверждает — динамика масштабирует контроль

Инструментированный динамический метод не исключает статические испытания.

Для привязки расчёта к конкретным сваям и грунтам объекта рекомендуется часть свай проверить статической нагрузкой. Практический ориентир MATTЕST — около 10% от объёма динамического контроля, если иное не установлено проектом и программой испытаний.

После сопоставления результатов RSM-PDT позволяет значительно быстрее проконтролировать большее количество свай на том же объекте.

Подготовка сваи к испытанию

Для достоверной регистрации удар должен передаваться по оси сваи, а её голова не должна разрушаться или создавать искажённый сигнал.

Перед испытанием проверяются:

• конструкция, материал и размеры сваи
• фактическая длина и глубина погружения
• состояние головы сваи
• прочность бетона
• возможность центрального нанесения удара
• место установки датчиков
• инженерно-геологические условия

Для буровых и набивных свай испытание проводится после достижения бетоном необходимой прочности. При необходимости предварительно подтверждается сплошность ствола.

Перед испытанием голову сваи выравнивают и защищают. MATTЕST наносит слой высокопрочного цементного состава толщиной ориентировочно 2–3 см либо закрывает голову подходящим защитным демпфирующим материалом. Это помогает равномерно передать ударную нагрузку, снизить риск локального повреждения головы сваи и получить корректный измерительный сигнал.

Как подбирается ударная нагрузка

Масса падающего груза и высота его подъёма не являются одинаковыми для всех свай.

Энергия удара подбирается с учётом:

• проектной нагрузки
• массы, длины и сечения сваи
• материала сваи
• предполагаемого сопротивления грунта
• прочности головы и ствола
• необходимости получить достаточное перемещение для мобилизации сопротивления грунта

В применяемой MATTЕST схеме ориентировочно может использоваться груз массой около 6 тонн с падением с высоты 1–2 метра. Конкретные параметры устанавливаются программой испытаний и уточняются для объекта.

Слишком слабый удар не позволит полностью мобилизовать сопротивление грунта и может занизить оценку несущей способности. Поэтому инженер подбирает достаточную, но безопасную энергию удара, а голову сваи предварительно выравнивает и защищает.

Установка датчиков RSM-PDT

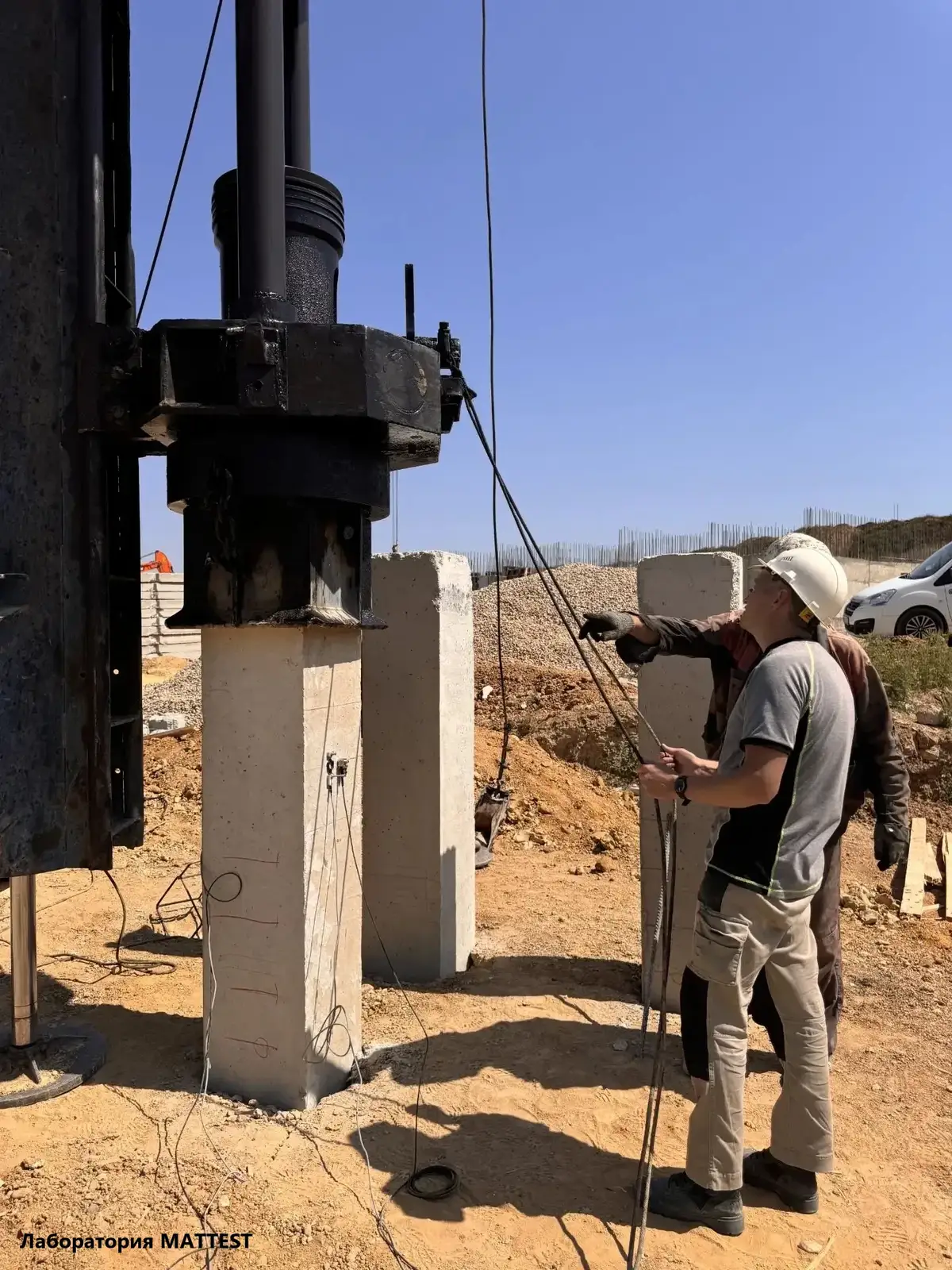

На противоположных сторонах сваи симметрично устанавливаются:

• два датчика деформации
• два акселерометра

Такое расположение позволяет контролировать соосность удара и уменьшает влияние локального изгиба сваи на результат.

Датчики закрепляются ниже головы сваи на подготовленной поверхности и соединяются с прибором RSM-PDT. Перед ударом специалист проверяет крепление, нулевые показания и качество передачи сигналов.

Организация ударной системы

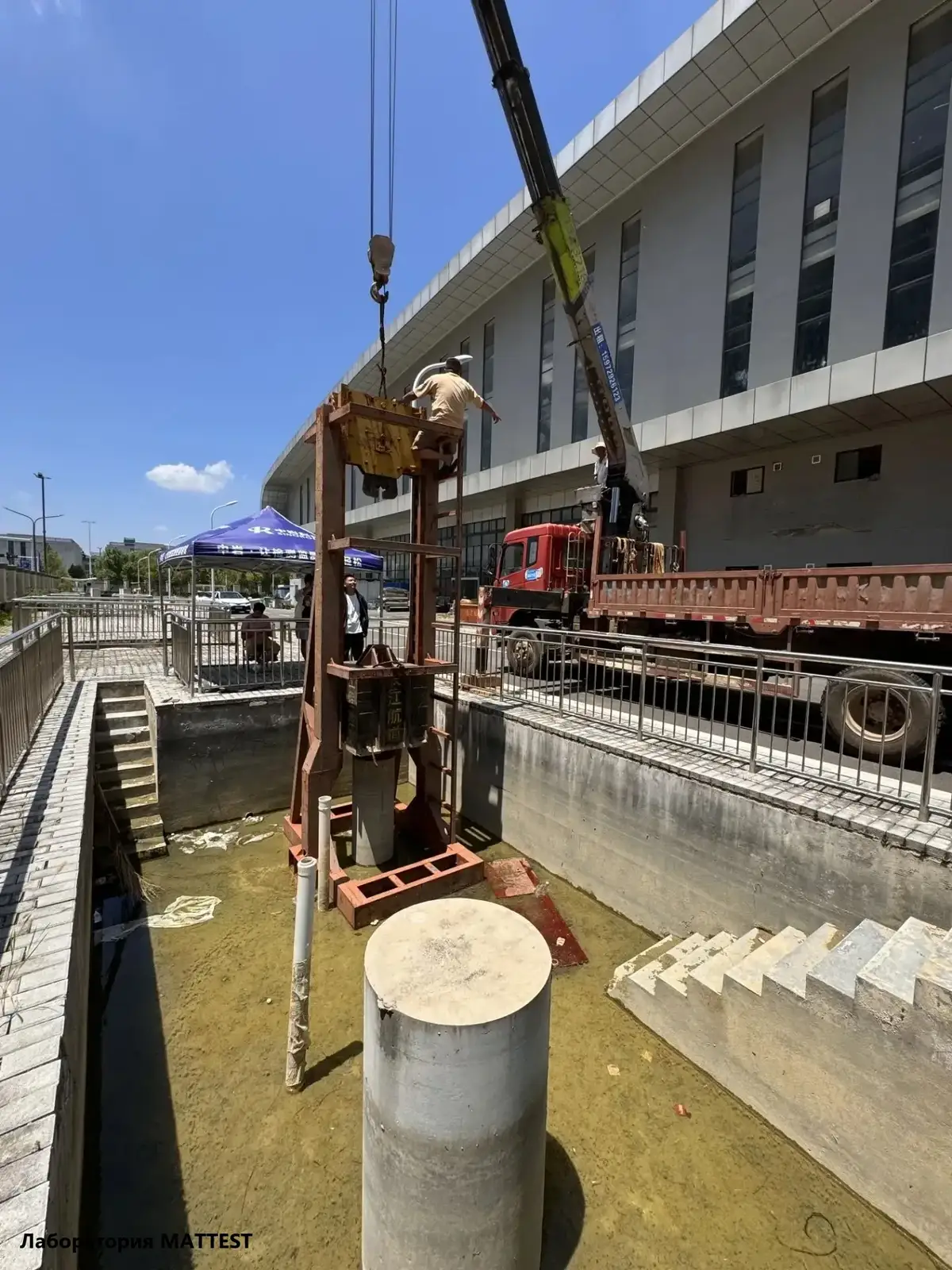

Для нанесения контролируемой ударной нагрузки используется кран и падающий груз, изготовленный непосредственно на строительном объекте.

Кран предоставляется по договорённости:

• используется техника подрядной организации
• либо MATTЕST самостоятельно организует необходимый кран

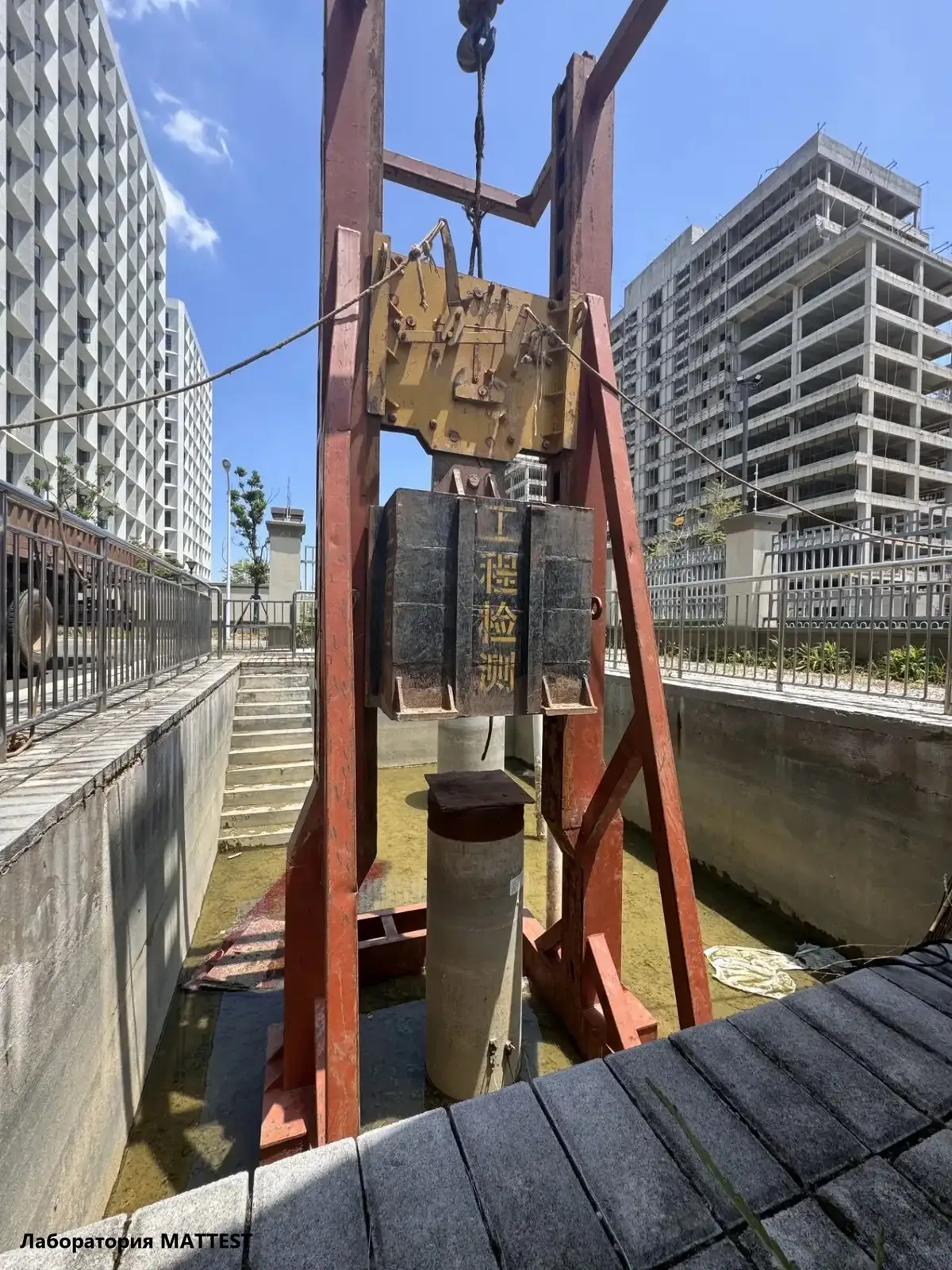

Падающий груз изготавливается на объекте под принятую схему испытания. Его масса, конструкция и высота падения определяются программой с учётом требуемой энергии удара, характеристик сваи и предполагаемого сопротивления грунта.

Распределение работ по изготовлению груза и подготовке площадки согласовывается для конкретного объекта.

Как проходит испытание

1. Разрабатываем программу

Определяем испытываемые сваи, проектную нагрузку, ударную систему, параметры регистрации и необходимость сопоставления со статическими испытаниями.

2. Подготавливаем сваю

Проверяем состояние головы, прочность материала и возможность установки датчиков. При необходимости выполняется подготовка поверхности и ударного узла.

3. Устанавливаем датчики

Датчики деформации и акселерометры закрепляются симметрично на стволе сваи и подключаются к RSM-PDT.

4. Подготавливаем ударную систему и проводим испытание

На объекте изготавливается падающий груз, организуется кран и обеспечивается центральное нанесение удара по свае.

Кран может предоставить подрядчик либо лаборатория. После установки датчиков выполняется серия контролируемых ударов, а RSM-PDT регистрирует деформацию и ускорение сваи в реальном времени.

После каждого удара инженер оценивает качество данных и достаточность переданной энергии. При необходимости параметры следующего удара корректируются.

5. Обрабатываем цифровые данные

Зарегистрированные сигналы используются для определения силового и скоростного отклика сваи и расчётной оценки её несущей способности.

Результаты проверяются с учётом конструкции сваи, энергии удара, остаточного перемещения и инженерно-геологических условий.

6. Выпускаем технический отчёт

MATTЕST передаёт заказчику технический отчёт с исходными данными, схемой испытания, характеристиками сваи, зарегистрированными сигналами, результатами обработки и инженерными выводами.

Что фиксирует RSM-PDT

Прибор сохраняет цифровую запись каждого удара:

• деформацию материала сваи
• ускорение
• силу во времени
• скорость перемещения
• энергию, переданную свае
• силовые и скоростные графики
• расчётную оценку несущей способности

В отличие от бумажной записи отказа, исходные электрические сигналы сохраняются и могут быть повторно проверены при обработке результатов.

Нормативное позиционирование

• Метод раскрывается по ГОСТ 5686-2020 как контрольное испытание свай на вдавливающую нагрузку с использованием принципов волновой теории удара.
• Метод не смешивается с традиционным динамическим испытанием по отказу сваи.
• Прибор измеряет деформацию материала сваи и ускорение сваи; формулировка о прямом измерении деформации грунта не используется.
• В публичной коммуникации сохраняются фактическое название RSM-PDT и сокращённое обозначение PDT.
