Статические испытания свай горизонтальной нагрузкой
Проверяем устойчивость сваи к горизонтальной нагрузке на реальном строительном объекте.
Ступенчатое нагружение, измерение перемещений, построение зависимости «нагрузка — горизонтальное перемещение» и технический отчёт по результатам испытаний.
Назначение испытания
MATTЕST проверяет работу сваи и окружающего грунта при действии горизонтальной нагрузки. Испытание показывает фактическое перемещение сваи на каждой ступени нагружения и позволяет подтвердить её работу под нагрузкой, предусмотренной проектом.
Метод применяется для фундаментов, которые воспринимают не только вертикальные, но и боковые воздействия:
- мостов и эстакад
- высотных зданий и сооружений
- промышленных объектов
- опор, мачт и башенных конструкций
- подпорных и гидротехнических сооружений
- объектов с технологическими, ветровыми или сейсмическими нагрузками
Для Узбекистана с его сейсмичностью эта задача особенно актуальна, однако в публичном тексте она подаётся без рекламного запугивания: проект предусмотрел горизонтальную нагрузку — лаборатория проверяет фактическую работу сваи в грунте.
Что определяет испытание
- горизонтальное перемещение головы сваи
- изменение перемещения при увеличении нагрузки
- стабилизацию перемещения на каждой ступени
- остаточное перемещение после разгрузки
- фактическую работу системы «свая — грунт»
- соответствие результата требованиям программы испытаний и проекта
Нормативная основа для Узбекистана
- ШНК 2.02.03-21 «Свайные фундаменты» в действующей редакции, утверждённой приказом Министерства строительства и жилищно-коммунального хозяйства Республики Узбекистан от 9 июля 2024 года № 01/2-28, прямо ссылается на ГОСТ 5686-2020.
- ГОСТ 5686-2020 «Грунты. Методы полевых испытаний сваями», раздел 8.6 — проведение испытания грунтов статической горизонтальной нагрузкой.
Источники проверки: Официальный ШНК на сайте министерства Узбекистана · Текст ГОСТ 5686-2020
Схема испытательного стенда

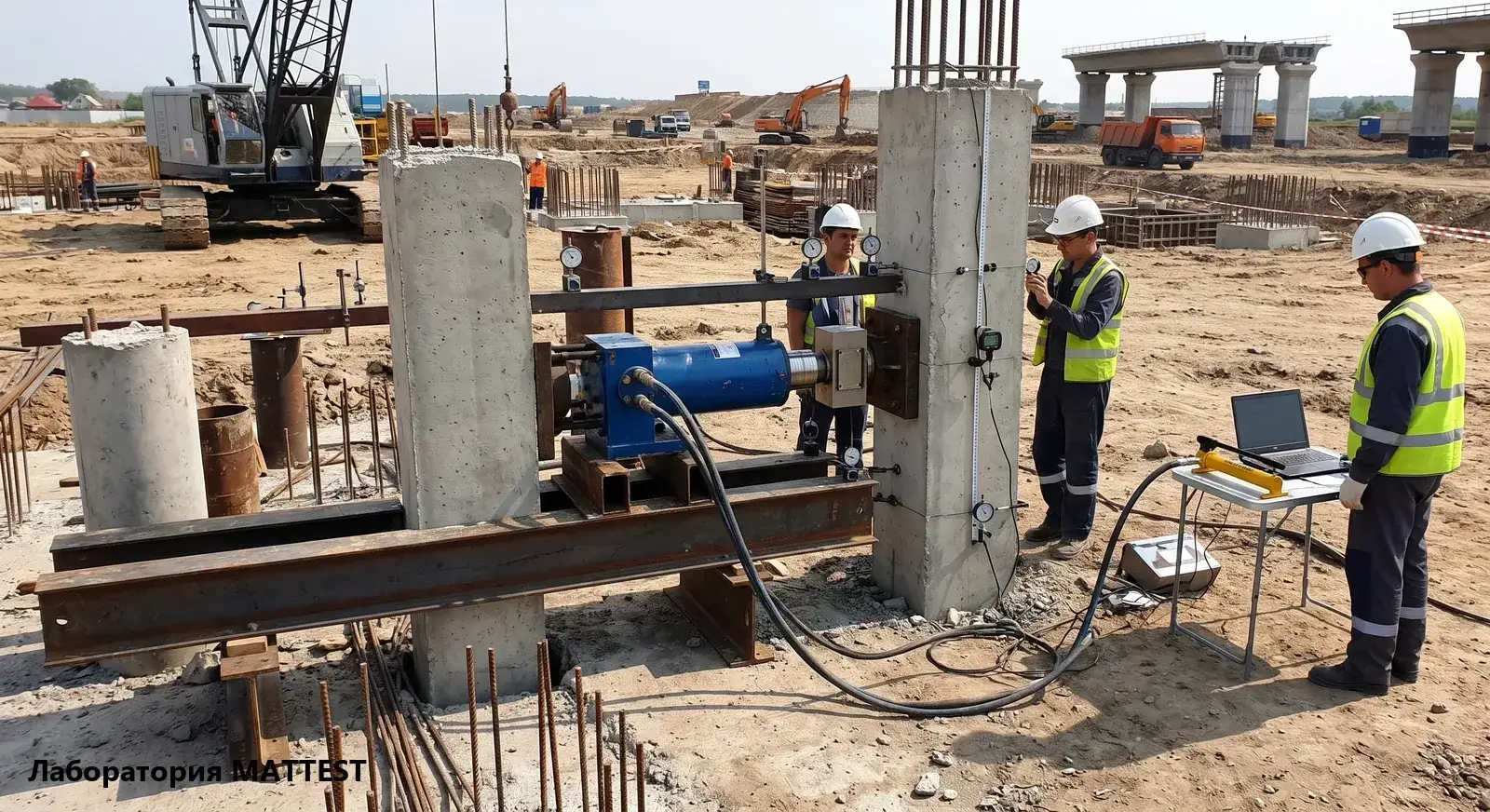

Горизонтальная нагрузка передаётся на сваю гидравлическим домкратом через заранее рассчитанную реакционную систему. Упором может служить соседняя реакционная свая или специально подготовленная конструкция. Схему выбирают с учётом проектной нагрузки, расположения свай и возможностей строительной площадки.
Нагрузку контролируют поверенным средством измерений. Горизонтальные перемещения сваи измеряют независимыми приборами минимум на двух уровнях:
- у поверхности грунта
- в точке приложения горизонтальной нагрузки
Как проходит испытание
- Изучаем проект, инженерно-геологические данные и требуемую горизонтальную нагрузку.
- Разрабатываем или проверяем программу испытаний.
- Подбираем реакционную схему и оборудование.
- Монтируем домкрат, измерительную и независимую реперную систему.
- Прикладываем нагрузку плавно, без ударов, отдельными ступенями.
- На каждой ступени измеряем горизонтальные перемещения до их условной стабилизации.
- После достижения заданной нагрузки выполняем ступенчатую разгрузку и фиксируем остаточное перемещение.
- Строим графики зависимости перемещения от нагрузки и времени.
- Оформляем технический отчёт.
Два формата организации работ
Измерения на стенде заказчика
Заказчик самостоятельно готовит реакционную конструкцию и предоставляет необходимые строительные ресурсы. MATTЕST проверяет возможность применения схемы, устанавливает измерительное оборудование, проводит испытание и оформляет технический отчёт. Такой формат позволяет подрядчику сократить расходы, если у него уже есть металл, техника и рабочие.
Испытание под ключ
MATTЕST разрабатывает программу и реакционную схему, организует изготовление и монтаж стенда, проводит нагружение и измерения, обрабатывает результаты и выдаёт технический отчёт.
Важный принцип
Испытательная схема не выбирается по готовому шаблону — она проектируется под конкретную сваю, нагрузку и условия площадки.
Что получает заказчик
По результатам испытания MATTЕST оформляет технический отчёт. В нём приводятся:
- схема испытательного стенда
- сведения об испытуемой свае
- программа и ступени нагружения
- фактические горизонтальные перемещения
- график «горизонтальная нагрузка — перемещение»
- изменение перемещений во времени
- остаточное перемещение после разгрузки
- сопоставление результата с критериями проекта
- фотографии проведения испытания
На странице можно показать несколько обезличенных листов реального технического отчёта с водяными знаками.
Что важно учитывать
- Максимальную нагрузку, направление и точку её приложения задаёт программа испытаний.
- Количество испытываемых свай определяет проектировщик или программа контроля.
- Для буронабивных и набивных свай бетон должен набрать необходимую прочность.
- Реакционная система должна выдерживать нагрузку без перемещений, влияющих на измерения.
- Результат относится к испытанной свае и фактическим грунтовым условиям объекта.
- Единого допустимого горизонтального перемещения для всех объектов нет — критерий берётся из проекта.
Частые вопросы
Сколько длится испытание?
Продолжительность зависит от количества ступеней и скорости стабилизации перемещения сваи. Точный срок определяется после изучения программы и условий объекта.
Можно ли испытать рабочую сваю?
Да, если это предусмотрено проектом и программой испытаний. При контрольном испытании нагрузка не должна превышать установленную проектом горизонтальную нагрузку и допустимую нагрузку на материал сваи.
Что делать, если у заказчика нет испытательного стенда?
MATTЕST может организовать испытание под ключ: разработать схему, подготовить реакционную конструкцию, провести измерения и оформить технический отчёт.
Кто определяет, выдержала свая нагрузку или нет?
Лаборатория фиксирует фактические перемещения и сопоставляет их с критериями, указанными в проекте и программе испытаний. Лаборатория не придумывает допустимое перемещение самостоятельно.
Чем горизонтальное испытание отличается от вдавливающего?
При вдавливающем испытании нагрузка действует вдоль оси сваи. При горизонтальном — поперёк оси, моделируя боковое воздействие на фундамент. Поэтому используются другая схема стенда и другая система измерений.
