Рентгенографический контроль сварных соединений

Когда необходим рентгенографический контроль

• при приёмке сварных соединений после изготовления и монтажа

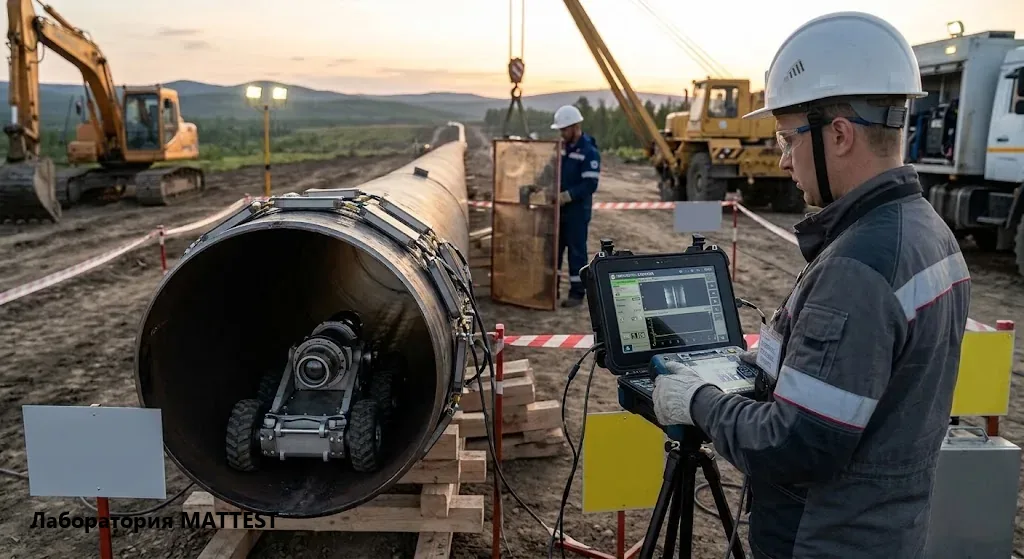

• при строительстве трубопроводов и резервуаров
• при контроле сосудов и оборудования
• для проверки ответственных металлических конструкций
• после ремонта или переварки соединения
• для независимого контроля выполненных сварочных работ
• когда радиографический метод предусмотрен проектом или нормативной документацией

Что можно контролировать

• стыковые сварные соединения
• сварные соединения трубопроводов
• швы резервуаров и сосудов
• соединения металлических конструкций
• сварные соединения промышленного оборудования
• изделия из металлов и сплавов, выполненные сваркой плавлением

Возможность контроля определяется геометрией соединения, толщиной металла, материалом, доступом к обеим сторонам участка и требованиями применяемой методики.

Какие дефекты позволяет обнаружить метод

• поры и их скопления
• шлаковые и другие включения
• непровары
• прожоги
• несплавления
• отдельные трещины
• другие внутренние нарушения сплошности

Радиографический контроль особенно информативен для объёмных дефектов. Выявляемость плоских дефектов, включая некоторые трещины и несплавления, зависит от их ориентации относительно направления излучения. Поэтому метод не позиционируется как гарантированно обнаруживающий любой дефект.

Как проходит контроль

1. Изучаем проектную и техническую документацию.
2. Определяем соединения, объём и схему контроля.
3. Выбираем технологию просвечивания.
4. Разрабатываем безопасную схему проведения работ и согласовываем время контроля на объекте.
5. Маркируем контролируемые соединения.
6. Размещаем источник излучения и плёнку либо детектор.
7. Выполняем экспонирование.
8. Обрабатываем и расшифровываем полученное изображение.
9. Оцениваем обнаруженные несплошности по установленным критериям.
10. Оформляем протокол или техническое заключение.

Преимущества метода

• сварное соединение не повреждается
• получается наглядное изображение внутренней структуры
• радиографический снимок можно сохранить и повторно проверить
• хорошо выявляются поры, включения и другие объёмные дефекты
• результат удобно использовать при независимом контроле и рассмотрении спорных ситуаций

Ограничения

Для выполнения контроля обычно требуется доступ с двух сторон: с одной размещается источник, с другой — плёнка или детектор.

На объекте должна быть организована контролируемая зона. Во время экспонирования доступ людей в неё ограничивается. Это может потребовать согласования работ на время перерыва, ночью или в другой безопасный период.

На результат также влияют толщина металла, геометрия соединения и ориентация дефекта.

Рентген или УЗК

Нельзя заранее назвать один метод лучшим:

• рентгенографический контроль даёт сохраняемое изображение и хорошо показывает объёмные дефекты
• УЗК обычно быстрее, не требует радиационно-опасной зоны и часто выполняется при одностороннем доступе
• для ответственных соединений проект может предусматривать сочетание методов

Выбор определяется проектом, конструкцией соединения, ожидаемыми дефектами, условиями объекта и требованиями стандарта.

Что получает заказчик

• протокол или техническое заключение
• перечень и маркировку проконтролированных соединений
• схему контроля
• радиографические изображения
• описание выявленных несплошностей
• оценку результата по установленным критериям
• цифровой архив материалов — если применяется цифровая технология или выполняется оцифровка снимков

Нормативная основа для Узбекистана

• ГОСТ 7512-82 — радиографический метод контроля сварных соединений
• ГОСТ ISO 17636-1-2017 — радиографический контроль сварных соединений с применением плёнки
• O‘z MSt ISO 17637:2023 — предварительный визуальный контроль сварного соединения

Окончательные критерии допустимости дефектов берутся из проекта и стандарта на конкретную конструкцию. ГОСТ на метод контроля сам по себе не устанавливает единые критерии для всех трубопроводов, резервуаров и металлоконструкций.

Требования к оказанию услуги в Узбекистане

Рентгенографический контроль как действующая услуга оказывается MATTЕST при наличии в Узбекистане:

• лицензии на деятельность с источниками ионизирующего излучения
• разрешения на использование соответствующего оборудования
• подготовленного персонала и документов по радиационной безопасности
