Определение коэффициента уплотнения асфальтобетона
MATTЕST отбирает керны из устроенного асфальтобетонного слоя и определяет, насколько фактическая плотность покрытия соответствует плотности того же материала после лабораторного уплотнения.
Испытание показывает, достаточно ли качественно подрядчик уплотнил асфальтобетон на дороге, площадке или другом объекте.
Почему коэффициент уплотнения важен
Недостаточно уплотнённый асфальтобетон содержит повышенное количество воздушных пустот. Через них внутрь покрытия проникают вода и воздух, ускоряя старение битума и разрушение материала.
Возможные последствия:
- выкрашивание поверхности
- проникновение воды в покрытие
- образование трещин
- колейность и пластические деформации
- снижение водостойкости
- сокращение срока службы дороги
Покрытие может выглядеть ровным сразу после укладки, но лабораторный контроль кернов показывает его фактическую внутреннюю плотность.
Для каких задач проводится
- операционный контроль после укладки асфальтобетона
- приёмка выполненных дорожных работ
- независимая проверка подрядчика
- дополнительный контроль технического надзора
- обследование преждевременно разрушающегося покрытия
- проверка дорог, площадок, парковок и аэродромных покрытий
Как определяется коэффициент
По ГОСТ 12801-98 коэффициент уплотнения рассчитывается как отношение средней плотности керна из покрытия к средней плотности лабораторно переформованного образца из того же материала.
Так сравнивается не объект с абстрактным нормативным образцом, а фактическое покрытие с плотностью, которую этот же материал способен получить при нормированном лабораторном уплотнении.
Нормативы Узбекистана
В Узбекистане для этого испытания применяется ГОСТ 12801-98, пункт 26. Его использование подтверждается областью одобрения дорожной лаборатории в Ташкенте.
В ШНК для традиционной классификации асфальтобетона установлены значения не ниже:
- 0,99 — для типов А и Б
- 0,98 — для типов В, Г, Д, пористого и высокопористого асфальтобетона
- 0,96 — для холодного асфальтобетона
Конкретный критерий всегда сверяется с проектом, типом смеси и действующим нормативом объекта.
Документ узбекской системы оценки соответствия · Документ Министерства строительства Узбекистана
Как проходит контроль
- Изучаем проект и определяем требуемый коэффициент уплотнения.
- Согласовываем количество и расположение контрольных точек.
- Отбираем керны буровой установкой из готового покрытия.
- Фиксируем объект, слой и место отбора каждого образца.
- В лаборатории отделяем проверяемый слой от соседних слоёв и остатков подгрунтовки.

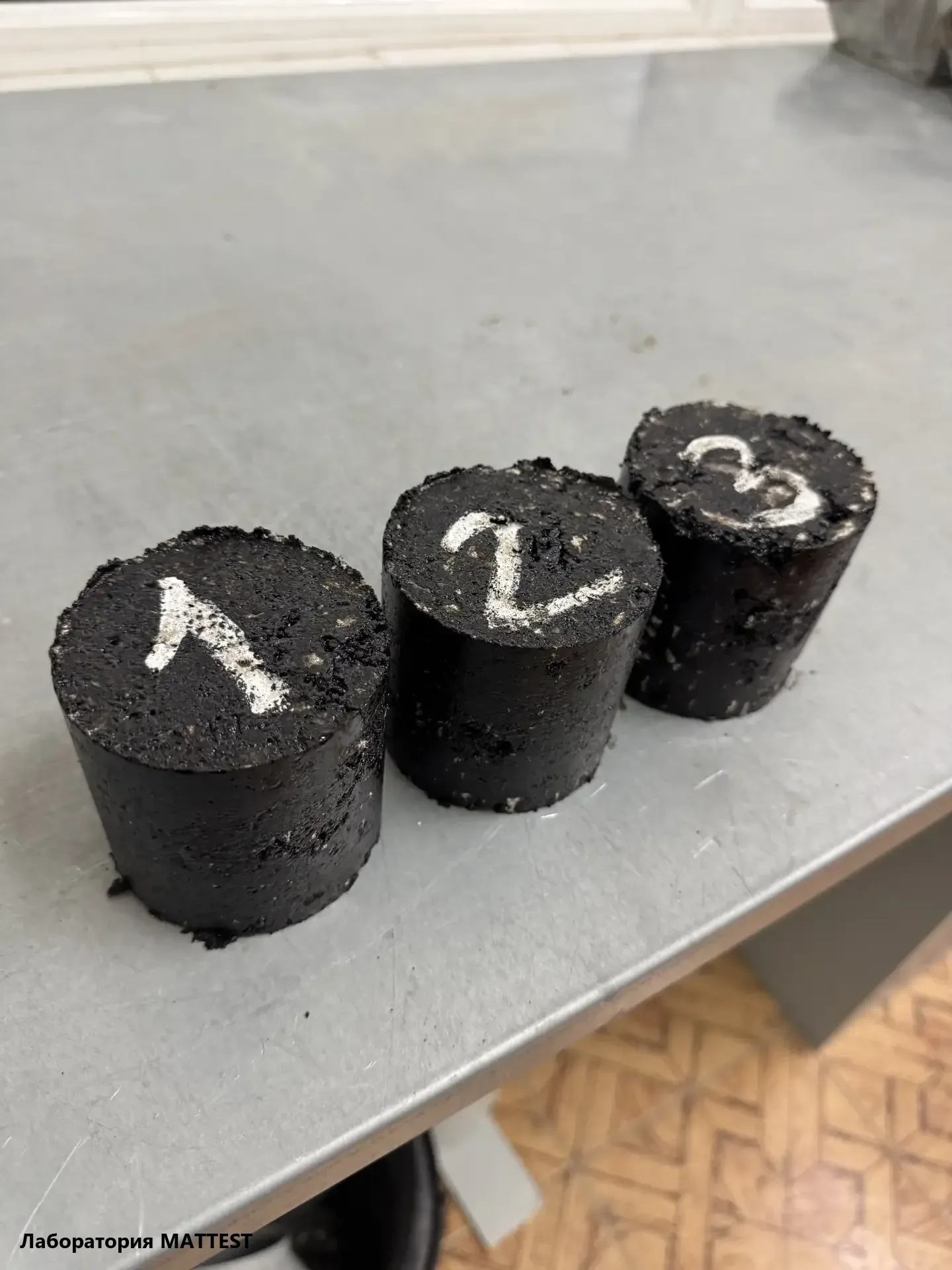

- Определяем среднюю плотность каждого керна методом гидростатического взвешивания.

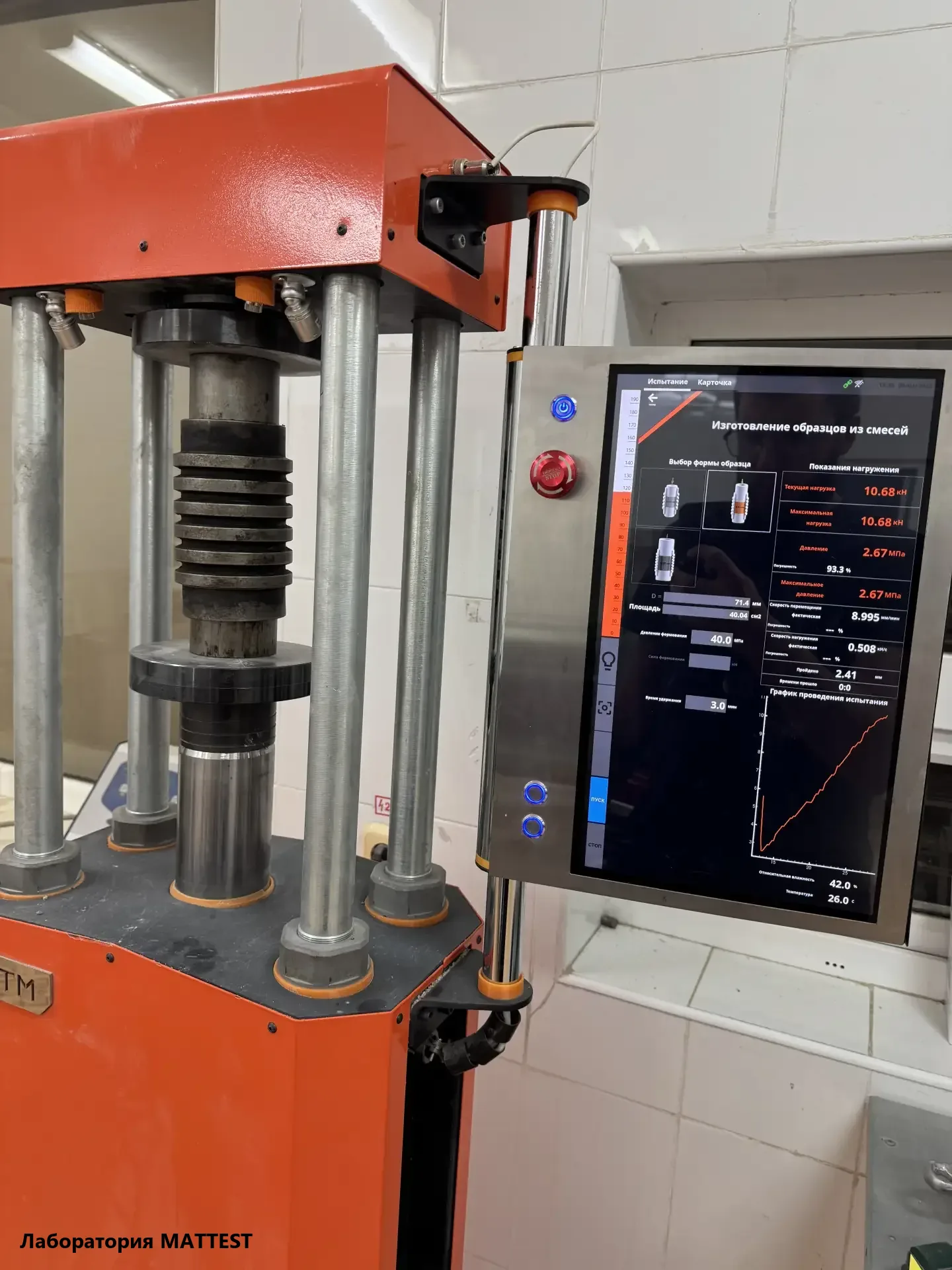

- Из материала кернов изготавливаем лабораторно переформованные образцы.
- Определяем их среднюю плотность.
- Рассчитываем коэффициент уплотнения и сравниваем его с требованием проекта.
Оборудование
- установка для отбора кернов
- алмазные коронки
- лабораторные весы с гидростатическим взвешиванием
- водяная ёмкость с контролем температуры
- сушильное и нагревательное оборудование
- формы и оборудование для переформования образцов
Почему важен правильный отбор
Ошибка при отборе способна исказить весь результат. Поэтому:
- керн должен относиться к конкретному контролируемому слою
- соседние слои и подгрунтовка удаляются
- разрушенный при бурении образец нельзя считать полноценным
- точка отбора должна быть представительной
- каждый керн связывается с конкретным местом на объекте
Фото керна без указания места мало что доказывает. MATTЕST фиксирует контрольную точку, маркировку образца и ход испытания.
Важное различие нормативных систем
Для традиционного асфальтобетона по узбекским нормам применяется коэффициент уплотнения по ГОСТ 12801-98.
Для некоторых современных составов проект может предусматривать оценку качества уплотнения по содержанию воздушных пустот. В таком случае нельзя автоматически подменять требуемый показатель коэффициентом уплотнения — лаборатория работает по нормативу и рецепту конкретной смеси.
Что получает заказчик
В протоколе указываются:
- объект и контролируемый участок
- номер и расположение точки отбора
- вид и толщина асфальтобетонного слоя
- плотность керна из покрытия
- плотность лабораторно переформованного образца
- рассчитанный коэффициент уплотнения
- нормативное или проектное требование
- результат сопоставления
- фотографии отбора и образцов
Частые вопросы
Коэффициент 0,99 означает 99% плотности?
Это отношение фактической плотности покрытия к плотности лабораторно уплотнённого образца из того же материала. Показатель не означает, что в покрытии остался 1% воздушных пустот.
Почему недостаточно определить только плотность керна?
Одна плотность не показывает, насколько хорошо мог быть уплотнён конкретный состав. Для расчёта требуется сравнение с переформованным образцом.
Когда можно отбирать керны?
Срок зависит от типа смеси и применимого норматива. По действующему узбекскому ШНК керны из горячих и тёплых смесей обычно отбирают через 1–3 суток после завершения работ, из холодных — через 15–30 суток.
Что делать при низком коэффициенте?
Лаборатория фиксирует несоответствие. Решение принимает заказчик совместно с подрядчиком и проектировщиком: дополнительный контроль, обследование участка, ремонт или замена слоя.
Можно ли оценить всю дорогу по одному керну?
Нет. Количество и расположение точек устанавливаются программой контроля, проектом и нормативными требованиями.
